Солнечные батареи для автодомов и прицеп дач

[atl]

А зачем 6? Панель 30 ампер даст? Сомневаюсь

[valerii]

У меня три панели по 120 Ватт соединены параллельно, провод 6 квадратов медный, бывает, что и греется, смотря какая зарядка идет на аккумуляторы и какая подключена к ним нагрузка. Здесь есть определенные нюансы. Поэтому я и заказал, МРРТ контроллер, солнечные панели хочу соединить последовательно.

[pompom]

У меня будет только эта одна, она почти всю крышу занимает.

[valerii]

С ваших слов ваш контроллер на два выхода. Какой у него алгоритм работы, лично я не знаю.

[pompom]

Описание
Детальнее о DuoRacer DR3210N-DDS
    Контроллер предназначен для заряда от солнечных панелей двух аккумуляторов: BATT2 стартерный, только свинцово-кислотный и BATT1 Sealed, Gel, заливной, LiFePO4 и Li-NiCoMn. Таким образом, от одной солнечной системы питаются обычный акб для запуска двигателя и вспомагательный акб для питания бытовых приборов.

    Уникальная система AES позволяет подать сигнал для питания холодильника, когда напряжение на акб достигает заданого порога. Мощность солнечных панелей 1170 \ 580 Вт. Впервые использован экономичный режим при длительном напряжении на солнечной панели ниже 5 В. Контроллер адаптирован и разработан для яхт, лодок, домов на колесах, кемпингов.



Особенности:

заряд двух акб - 30 А
мощность панелей - до 1170 Вт
напряжение акб BATT1 12\24 В, BATT2 12\24 В авто
технология преобразования контроллера - MPPT с широким диапазоном напряжений
хол. напряж. солнечных батарей - до 100 В
MPP напряж. выше на 2 В акб и до 70 В
предусмотрена функция автоматического ограничения зарядной мощности и зарядного тока для BATT1
цифровая адаптивная зарядка подливает жизнь для BATT1
настройки для BATT1 можно выполнить прямо с дисплея
LCD дисплей
мощность зарядки акб: 12 вольтового - 390 Вт, 24 вольтового - 780 Вт
как опция управления через выносной дисплей - мобильное приложение (через Wifi))
КПД 96...98 %
собственное потребление 26 \ 15 мА или в режиме экономии 19 \ 10 мА
контроллер переходит в режим низкого потребления, если долго напряжение на солнечной панели не превышает 5 В
заземление негативное
AES порт для холодильника 5 VDC 200mA (3.81-4P)
порт данных RS485
максимальное сечение кабеля BATT1 до 16 мм кв., BATT2 до 4 мм кв. (рекомендованное сечение заводом BATT1 6 мм кв., BATT2 4 мм кв.)
применены высоконадежные компоненты с маловероятными отказами TI, ST, Infineon
температура эксплуатации полных характеристик: -20...+45 градусов
исполнение и защита - IP33 (3- защита от твердых предметов более 2.5 мм, 3- защита от брызг воды до 60 градусов по вертикали)
Pollution degree - PD2
встроено множество защит, есть сертификация CE, RoHS, FCC
габариты - 247.2 х 165 х 68.5 мм, вес 1.4 кг


BATT1 - акб для питания бытовых нагрузок в автономной солнечной системе (такие как Sealed, Gel, заливные, LiFePO4 и Li-NiCoMn. BATT1 не может распознать напряжение 12 или 24 В автоматически!

BATT2 - cтартерный акб, который обычно встроен в бортовую сеть яхты или автомобиля и поддерживается только стартерный свинцово-кислотный акб (напряжение распознается автоматически).

[valerii]

Сделайте так как советует Гарик, посмотрите возможный ток панели, который по таблице определите какой провод нужен и возьмите, для гарантии те же 30 % запаса. У меня панели дают ток примерно на 1,5 ампера больше, чем написано на шильдике самой панели.

[Павел-1]

 У меня панели дают ток примерно на 1,5 ампера больше, чем написано на шильдике самой панели.

 И у меня тоже.

[pompom]

Сделал крепление для солнечной панели, пробная установка, ещё надо погрунтовать и покрасить,  поставить родные рейтинги по бокам на свои места.

[Nikki]

Это напряжение с солнечной панели?

[atl]

Нормально, а теперь повесть лампу автомобильную ближний и дальний вместе и вторую также последовательно и померяй ток на солнце

[ANRI]

Немного новинок для информации. Те, кто соединяют солнечные панели параллельно, примерно знают, что такое диод Шоттки и для чего он используется. Но у диодов есть один недостаток - на нём падает напряжение около полувольта, и, например, при токе от панели 6 ампер, бесполезно рассеивается мощность около 3 ватт.

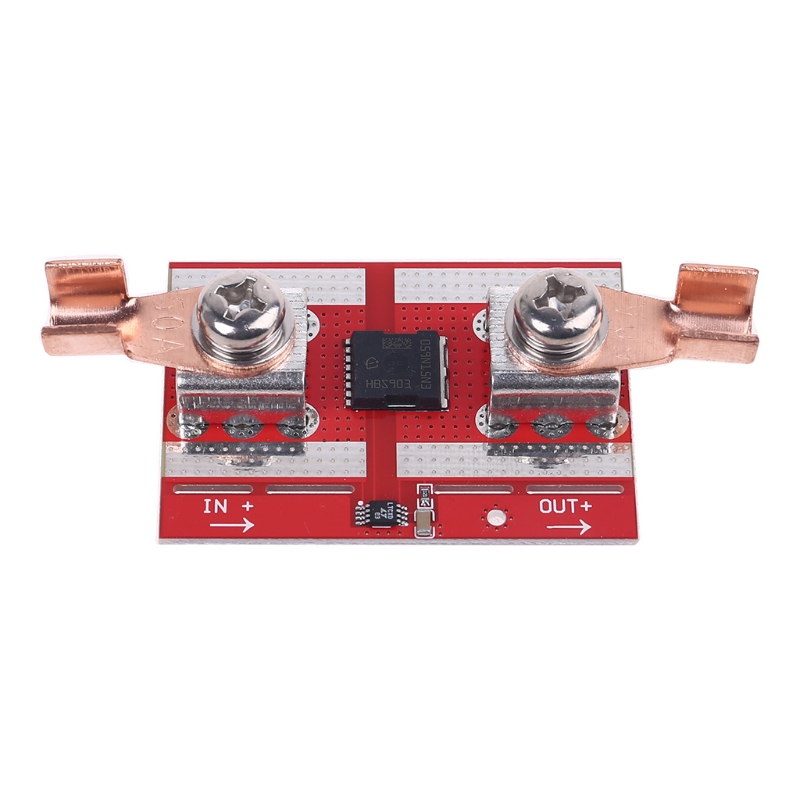

Существует такое схемотехническое решение - "идеальный диод". На самом деле это электронный ключ на MOSFET - транзисторах, который выполняет функцию диода - отключает панель, если напряжение на ней ниже, чем на общем потребителе. Но сопротивление открытого полевого транзистора составляет миллиомы, падение напряжения минимально и потери мощности тоже.

Готовые платы продаются на Алиэкспресс.





Подобные устройства можно найти поиском "ideal diode solar panels". Это не реклама и не рекомендация к покупке. Надо пробовать и получать опыт применения. Китайцам "доверяй" можно только после "проверяй".

[Nikki]

Помнится мне... говорили, чем мощнее диод, на малом токе потери меньше, или ошибаюсь?

[ANRI]

На малом токе потери мощности меньше только потому, что меньше ток и диод меньше греется. Но падение напряжения на диоде мало зависит от тока через него из-за его нелинейной вольтамперной характеристики. На них всегда падает около вольта, если диод обычный кремниевый, около полувольта - на диоде Шоттки, около 0.3 вольта на германиевом диоде (но они сейчас практически не производятся по причине наличия других недостатков).

[pompom]

Нормально, а теперь повесть лампу автомобильную ближний и дальний вместе и вторую также последовательно и померяй ток на солнце

померяю, каркас снял хочу покрасить, и обклееть места куда ложиться панель чем нибудь типо виброизоляции.

[Serg]

А не проще запаралелить 2-4 шоттки? Сопротивление меньше-падение меньше. Нет?
