Продаются иногда в АТБ такие фонарики, и поменьше:





Фуфел редкий  :at:. Китайцы теории не знают, и не хотят знать  :bu::



И поэтому соединяют в фонаре девять диодов впараллель вообще без всяких резисторов:



А результат какой - со временем диоды начинают деградировать, часть не светит, часть мигать начинает.
В общем, купил я себе по акции парочку таких фонарей  :bm:. Нет, я с ума не сошёл, чтобы брать их с собой в путешествие  :av:, а только ради плохенького алюминиевого корпуса.

Дадим китайскому изделию новую жизнь  :bi: !

Выдираем из головки фонаря стопорное кольцо, плату с диодами - на распайку, оставляем только корпус, стёклышко и пружинку:



Посетив знакомого токаря по другим делам я заказал походу ему пятачков из алюминия с резьбой, которую предварительно померял. Диаметр по пикам резьбы 26.8, шаг 1 мм. Их главное назначение - отвод тепла от диода на корпус фонаря:



А ещё выпилил на сверлильном станке кругляшков из фольгированного стеклотекстолита:



А использовал для этого такие фрезы из набора:



Сверлим отверстия в алюминии, на лицевую сторону будем устанавливать светодиод Cree ХР-G3 на подложке 21 мм



С обратной стороны ставим простенькую платку, нарисованную лаком и вытравленную в хлорном железе. Её назначениё - крепление токоограничивающего SMD-резистора мощностью 1 Вт и контактной пружины:



Вместо SMD-резистора можно припаять любой выводной. Сопротивление 2 Ом.
Припаиваем пружинку к плате, используя активный флюс:



Плату промываем, собираем бутерброд, соединяем винтиками М2, подпаиваем проводки к диоду:



В качестве фокусирующей системы используем дешёвый коллиматор:





Коллиматор устанавливаем над диодом, сверху кладём стеклышко и вкручиваем модуль в головку фонаря с помощью пинцета. Для этого на тыльной стороне просверлены глухие отверстия:



В качестве элемента питания используем аккумулятор 18650:



Чтобы он не болтался в корпусе, подбираем подходящую пластиковую трубку (стандартный кабельный канал для электропроводки, продаётся в электромагазинах):



Вуаля !





Это так, немножко свободного времени на работе образовалось, а к сезону готовиться надо. Описал вкратце, если будут вопросы, что, как, сколько жрёт, сколько излучает - отвечу подробно.

H2O — девиз не наш! Наш — C2H5OH!

050 590 89 сорок восемь
ICQ: 395660620
Skype: anri_kharkov

Оффлайн Лентяй

  • Сообщений: 2645
  • Благодарности: +60/-1
  • Имя: Кирилл
  • Откуда: Украина Николаев
  • Техника: кемпер на базе УАЗ 3309
Re: Новая жизнь фонарика из АТБ
« Ответ #1 : 23-03-2018, 23:38:56 »
во всех таких и подобных фонариках больное место - кнопка включения .... вот что попристойнее вместо штатной можно поставить ?
Данный участник форума забанен от 07-06-2018. /П.П. 2.5 и 2.6/

Оффлайн ANRI

  • Сообщений: 3356
  • Благодарности: +124/-0
  • Имя: Андрей
  • Откуда: Харьков
  • Техника: Ford Sierra, Скиф, палатка, печка, казан
Re: Новая жизнь фонарика из АТБ
« Ответ #2 : 24-03-2018, 00:23:27 »
Напомню, чем можно заряжать аккумуляторы 18650. А то нынче на обычных батарейках разоришься  :bu:.
Заряжать литиевые элементы чем-попало нельзя, чревато.

1. Готовые интеллектуальные зарядные устройства, типа OPUS, Liitokala, ExtraDigital. Удобно, надёжно, контролируемо, но дорого.

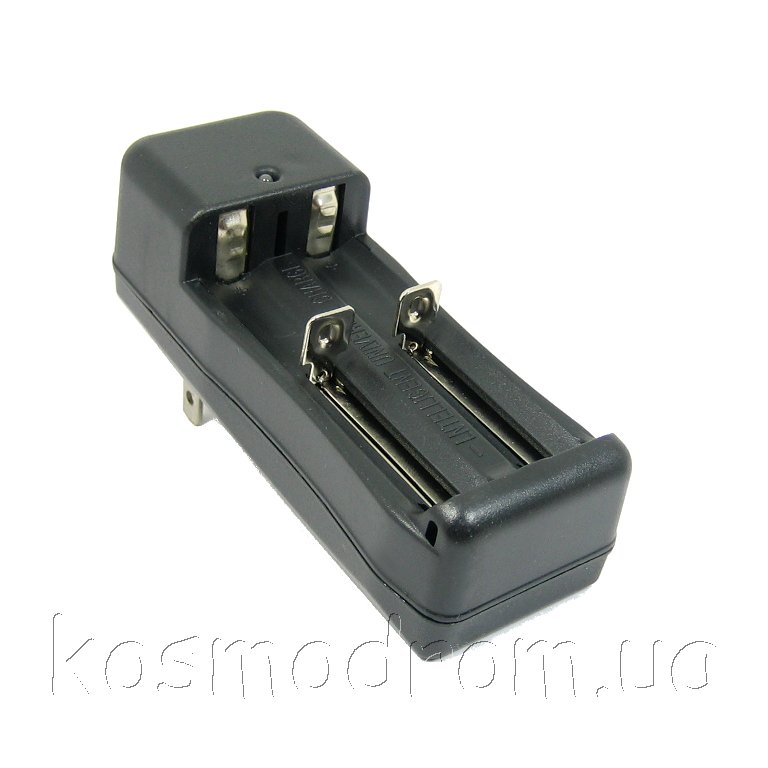

2. Готовые сетевые зарядные. Есть дешёвые, есть подороже:



http://www.kosmodrom.com.ua/el.php?name=18650-Charger



http://www.kosmodrom.com.ua/el.php?name=HG-1206W

3. Можно сделать самому. Недорогая платка, в которую включается шнур зарядки для планшета, а два проводка с выхода - к аккумулятору. Заряжать можно только один аккумулятор.



https://3v3.com.ua/product_210.html

К ней можно приобрести готовый отсек-держатель для аккумулятора:



Если впихнуть это в коробочку получится готовая походная зарядка батарей для фонариков. Автомобильных адаптеров с micro-USB разъёмом у всех предостаточно.

https://3v3.com.ua/product_5150.html

Вариант самостоятельного изготовления из подручных средств уже описывался на форуме:

http://caravanua.com/index.php?topic=8725.msg124473#msg124473


Комментарий модератора Лишний флуд из темы вычистил
H2O — девиз не наш! Наш — C2H5OH!

050 590 89 сорок восемь
ICQ: 395660620
Skype: anri_kharkov

Оффлайн Сampmen

  • Сообщений: 842
  • Благодарности: +4/-0
  • Имя: Сергей
  • Откуда: Харьковская обл. М-Даниловка
  • Техника: Ланос+палатки
Re: Новая жизнь фонарика из АТБ
« Ответ #3 : 25-03-2018, 11:00:48 »
Китайцы теории не знают, и не хотят знать

Может и знают, но удешевляют и упрощают монтаж. Но это не о тебе! Ты не перестаешь удивлять количеством и качеством (в отличии от китайсев) переделок!  :ay: :ay:
