Кто переделает DRAGON SY 101
« : 15-12-2017, 22:23:58 »
Первый заказ :bj:
Пусть не скромно, но имеется 4 штуки раций работающих в "пятерках", кто возьмется сделать в "нули" или сделать как на видео :ah:


или другое видео

Оригинальные запчасти AL-KO; караванерские товары по каталогам REIMO и Falle
+380 (50) 516-38-95; +380 (98) 503-99-22

Оффлайн Nikki

  • Администратор
  • Сообщений: 16248
  • Благодарности: +152/-0
  • Имя: Николай
  • Откуда: Украина, Днепр
  • Техника: Pajero II Wagon, Скиф2М, АП-1, палатка
Re: Кто переделает DRAGON SY 101
« Ответ #1 : 17-12-2017, 18:11:12 »
Мотался сегодня на радиорынок, купил тонкое жало к своему паяльнику... придется вспоминать юность, паяльник, радиозапчасти, платы (кстати умею рисовать и травить)... да самому делать свою радейку :ag:
Оригинальные запчасти AL-KO; караванерские товары по каталогам REIMO и Falle
+380 (50) 516-38-95; +380 (98) 503-99-22

Оффлайн Александр 1974

  • Сообщений: 2990
  • Благодарности: +37/-0
  • Имя: Александр
  • Откуда: Украина Полтава
  • Техника: Адриа
Re: Кто переделает DRAGON SY 101
« Ответ #2 : 17-12-2017, 18:17:15 »
Мотался сегодня на радиорынок, купил тонкое жало к своему паяльнику... придется вспоминать юность, паяльник, радиозапчасти, платы (кстати умею рисовать и травить)... да самому делать свою радейку :ag:
  :ay: А потом и мою? :bs: :az:

Оффлайн Nikki

  • Администратор
  • Сообщений: 16248
  • Благодарности: +152/-0
  • Имя: Николай
  • Откуда: Украина, Днепр
  • Техника: Pajero II Wagon, Скиф2М, АП-1, палатка
Re: Кто переделает DRAGON SY 101
« Ответ #3 : 17-12-2017, 18:21:42 »
 :bj: у нас два электронщика есть :ag:
Саня, ты же знаешь меня, я человек рисковый, если и спалю свою, то так уж быть... а вот чужую вещь сломать - не люблю чужой техники :ah:
Точно так же как заплатил 150 грн за бокс к радиостанции под аккумуляторы, а он не подходит... к нашим рациям. Ну выкинул деньги, а что делать :bk:
Оригинальные запчасти AL-KO; караванерские товары по каталогам REIMO и Falle
+380 (50) 516-38-95; +380 (98) 503-99-22

Оффлайн Александр 1974

  • Сообщений: 2990
  • Благодарности: +37/-0
  • Имя: Александр
  • Откуда: Украина Полтава
  • Техника: Адриа
Re: Кто переделает DRAGON SY 101
« Ответ #4 : 17-12-2017, 18:28:44 »
Николай- спалишь свою, будет обидно :ak:. Если спалишь потом мою, уже будет не так обидно :bo:. А если спалишь еще и Андрея, то уже будет прикольно :bp::bj:

Оффлайн Лентяй

  • Сообщений: 2639
  • Благодарности: +60/-1
  • Имя: Кирилл
  • Откуда: Украина Николаев
  • Техника: кемпер на базе УАЗ 3309
Re: Кто переделает DRAGON SY 101
« Ответ #5 : 17-12-2017, 18:41:23 »
Мотался сегодня на радиорынок, купил тонкое жало к своему паяльнику... придется вспоминать юность, паяльник, радиозапчасти, платы ... да самому делать свою радейку :ag:
и правильно ! получится - будет у нас ТРИ электронщика , не получится - два электронщика все-таки останутся ... а ну как электронщик - какой-то из этих двух запорет рацию Самого Великого и Ужасного - и останется на форуме только один ....  :ag:
Данный участник форума забанен от 07-06-2018. /П.П. 2.5 и 2.6/

Оффлайн Nikki

  • Администратор
  • Сообщений: 16248
  • Благодарности: +152/-0
  • Имя: Николай
  • Откуда: Украина, Днепр
  • Техника: Pajero II Wagon, Скиф2М, АП-1, палатка
Re: Кто переделает DRAGON SY 101
« Ответ #6 : 17-12-2017, 18:42:51 »
Ты про Александра :ag: да он белый и пушистый :ae:
Оригинальные запчасти AL-KO; караванерские товары по каталогам REIMO и Falle
+380 (50) 516-38-95; +380 (98) 503-99-22

Оффлайн Александр 1974

  • Сообщений: 2990
  • Благодарности: +37/-0
  • Имя: Александр
  • Откуда: Украина Полтава
  • Техника: Адриа
Re: Кто переделает DRAGON SY 101
« Ответ #7 : 17-12-2017, 18:54:22 »
 :ap:

Оффлайн CAPITAN

  • Сообщений: 1960
  • Благодарности: +27/-0
  • Имя: Александр
  • Откуда: Украина, Харьков
  • Техника: Газ2705ГП , СКИФ М2
Re: Кто переделает DRAGON SY 101
« Ответ #8 : 17-12-2017, 19:48:28 »
Рацию можно и так использовать, только на небольших расстояниях она свяжеться с рацией которая работает в "0", у меня первая рация бьіла такая. Работала на 1,5-2 км максимум
Работая только ради материальных благ, мы сами себе строим тюрьму. И запираемся в одиночестве, и все наши богатства — прах и пепел, они бессильны доставить нам то, ради чего стоит жить. Антуан де Сент Экзюпери

Оффлайн Александр 1974

  • Сообщений: 2990
  • Благодарности: +37/-0
  • Имя: Александр
  • Откуда: Украина Полтава
  • Техника: Адриа
Re: Кто переделает DRAGON SY 101
« Ответ #9 : 17-12-2017, 19:52:51 »
Уже не свяжется :ak::bt: Коля купил паяльник :bh:. :ap:

Оффлайн Андрій

  • Сообщений: 1758
  • Благодарности: +13/-1
  • Имя: Андрей
  • Откуда: UA, Полтава
  • Техника: Скиф+Astra
Re: Кто переделает DRAGON SY 101
« Ответ #10 : 28-01-2018, 22:05:02 »
Ау тема жива ще???
все добре переймай, а зла уникай

Онлайн ANRI

  • Сообщений: 3757
  • Благодарности: +132/-0
  • Имя: Андрей
  • Откуда: Харьков
  • Техника: Sierra, Скиф, палатка, казан без печки
Re: Кто переделает DRAGON SY 101
« Ответ #11 : 28-01-2018, 22:08:16 »
Жива, вот скоро первая посылка придёт - начну над ея эксперымэнты  :ag:.
H2O — девиз не наш! Наш — C2H5OH!

050 590 89 сорок восемь
ICQ: 395660620
Skype: anri_kharkov

Оффлайн Nikki

  • Администратор
  • Сообщений: 16248
  • Благодарности: +152/-0
  • Имя: Николай
  • Откуда: Украина, Днепр
  • Техника: Pajero II Wagon, Скиф2М, АП-1, палатка
Re: Кто переделает DRAGON SY 101
« Ответ #12 : 28-01-2018, 22:21:58 »
Жива, вот скоро первая посылка придёт - начну над ея эксперымэнты  :ag:.

Дай адрес куда отправлять, а то всё упаковал и лежит посылка спокойно в тепле и уюте :ag:
Оригинальные запчасти AL-KO; караванерские товары по каталогам REIMO и Falle
+380 (50) 516-38-95; +380 (98) 503-99-22

Оффлайн Андрій

  • Сообщений: 1758
  • Благодарности: +13/-1
  • Имя: Андрей
  • Откуда: UA, Полтава
  • Техника: Скиф+Astra
Re: Кто переделает DRAGON SY 101
« Ответ #13 : 28-01-2018, 22:25:15 »
Или в Харькове на встече, или на старте кременчугского  :az:
все добре переймай, а зла уникай

Онлайн ANRI

  • Сообщений: 3757
  • Благодарности: +132/-0
  • Имя: Андрей
  • Откуда: Харьков
  • Техника: Sierra, Скиф, палатка, казан без печки
Re: Кто переделает DRAGON SY 101
« Ответ #14 : 18-02-2018, 12:16:00 »
Итак, первая пошла.
В ютубе, конечно, много интересного и полезного, но доверять
однозначно всем советам нельзя, лучше разобраться самому
и всё проверить. Идея, в целом, правильная, но есть некоторые "но".

Вскрываем корпус радиостанции, выкручиваем саморезы, отделяем половинки корпуса и
достаём внутренности.
Там две платы: процессорная и приёмно-передающая.

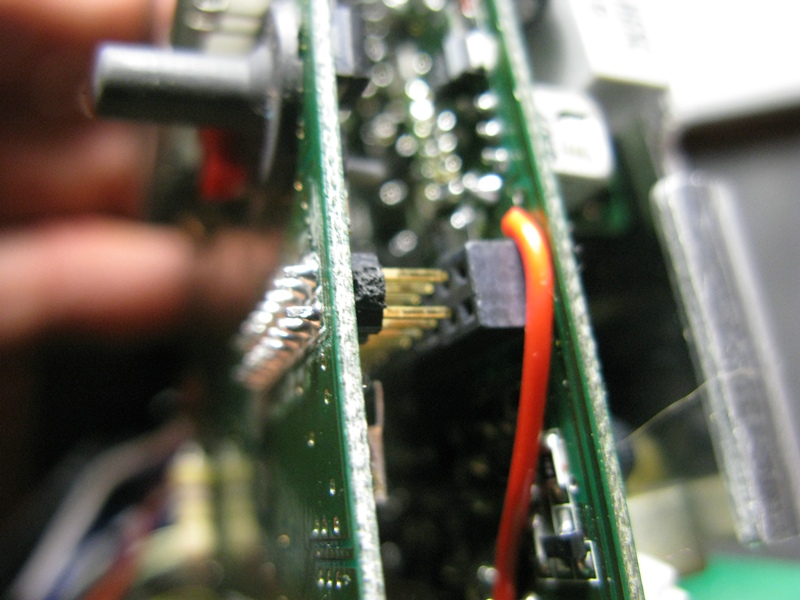

Для выполнения переделок их нужно разделить. Разъединяем их,
обращая внимание на разъём:

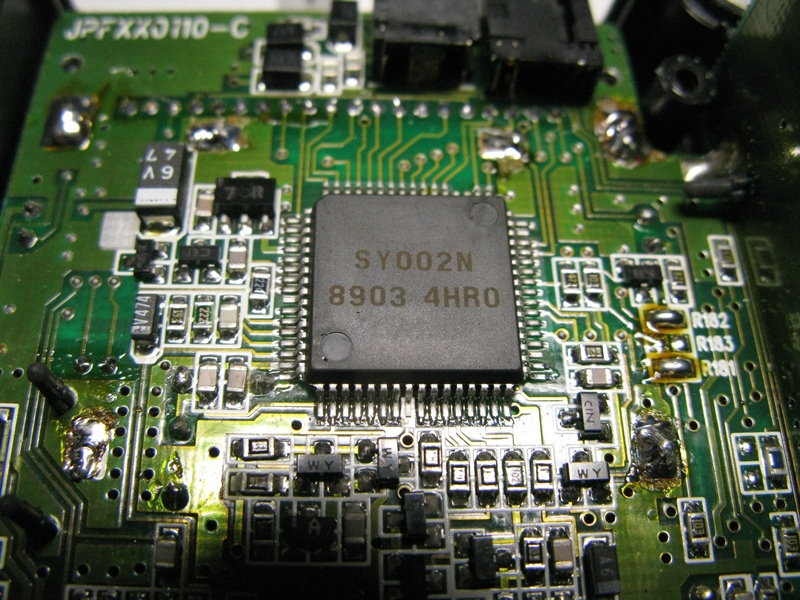

На процессорной плате сам процессор закрыт экраном, а справа находятся
места под перемычки, задающие частотные сетки работы радиостанции:

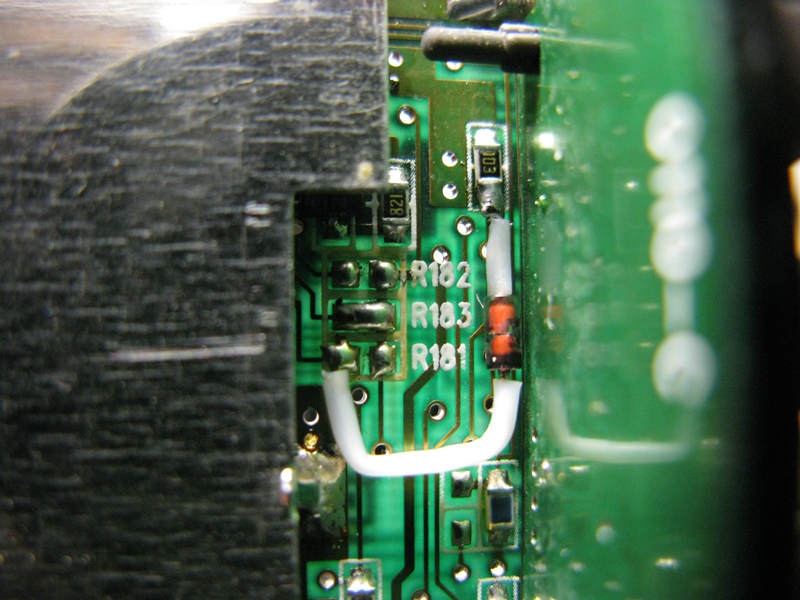

Для данного процессора (SY002N) замыкаем среднюю перемычку, а на нижнюю припаиваем
диод 1N4148 так, как показано на картинке:

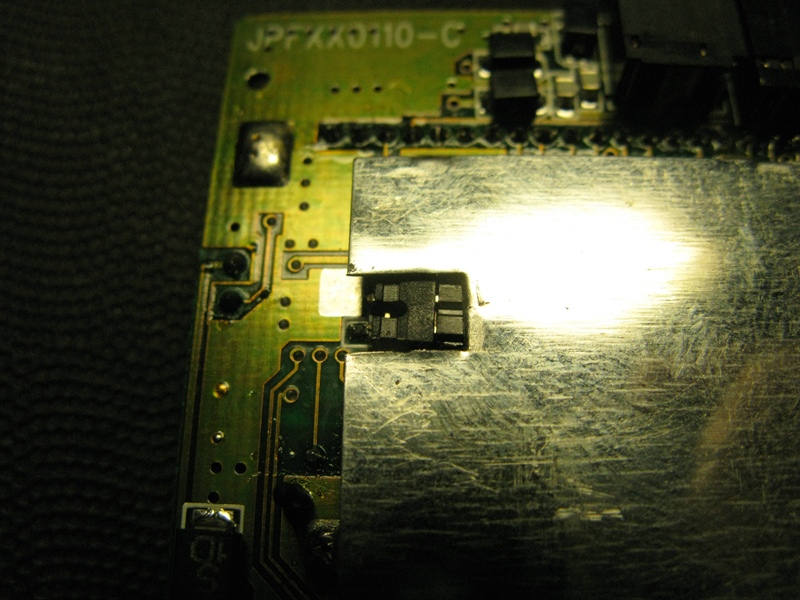

Отпаиваем экран процессора, чтобы установить перемычку на конденсатор,
так как показано на видео, но я сделал несколько по-другому: припаял джампер со
съёмной перемычкой по типу того, как стоят на материнских платах компьютеров, только
меньше размером, в экранчике сделал небольшой пропил, и припаял экранчик на место.В
случае чего его отпаивать больше не придётся:

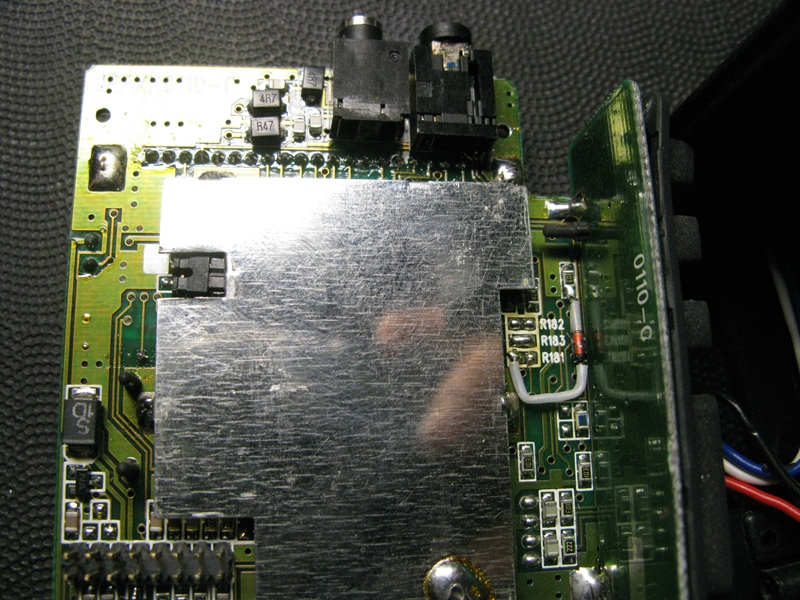

Собираем радиостанцию, включаем питание, видим доступные сетки B,С,D.
Включаем заново, с нажатой клавишей "LOCK", видим доступные сетки
A,B,C,D,E,F. Как бы вроде бы добились того, что описано в видео.

Но мне эти сетки особо ничего не говорят, я, вообще, привык верить циферкам а не
словам и буковкам, поэтому самое время подключить к радиостанции частотометр. Но при
этом, желательно, не спалить его вход, а радиостанцию без согласованной нагрузки
включать не рекомендуется, поэтому делаем делитель, или по-умному аттенюатор.

Берем стандартную 50-омную коаксиальную нагрузку, вот так она выглядит:

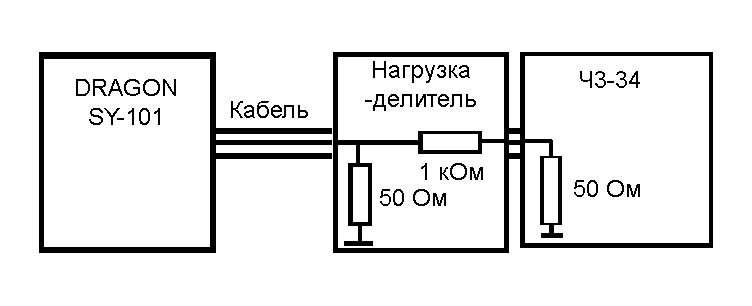

И немножко модифицируем её, делаем делитель по схеме:




Если посчитать по формулам сопротивление нагрузки радиостанции в этом случае, оно
составит 47.72727 Ом. Получается нагрузка слегка рассогласованная, но очень
ненамного, это не страшно, мы не амплитуду сигнала мерять собираемся, а частоту.

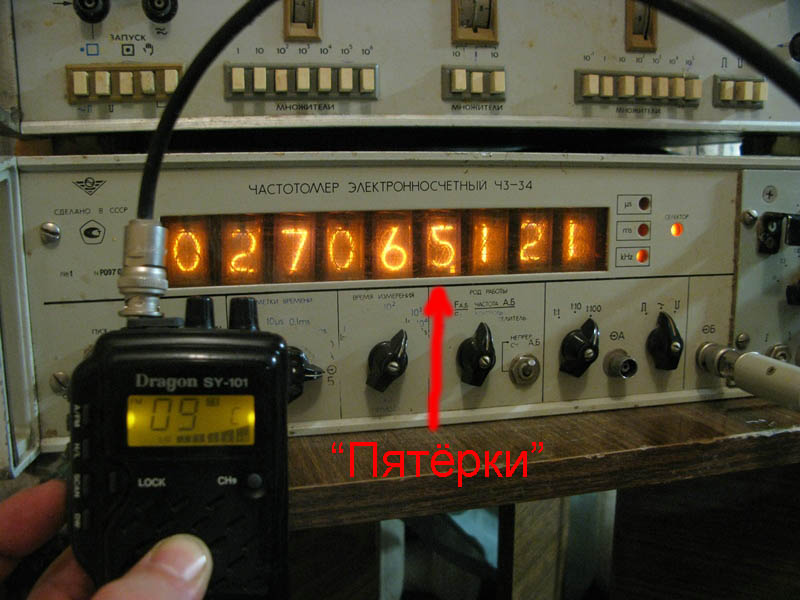

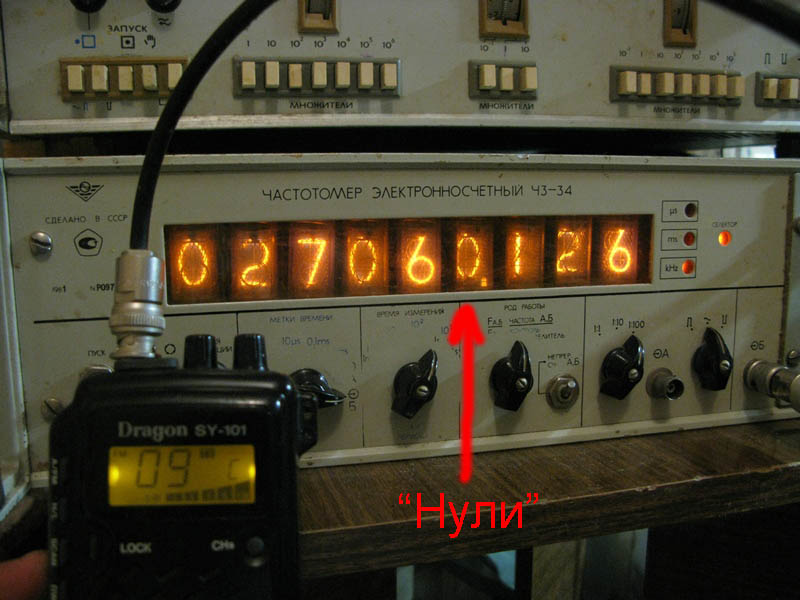

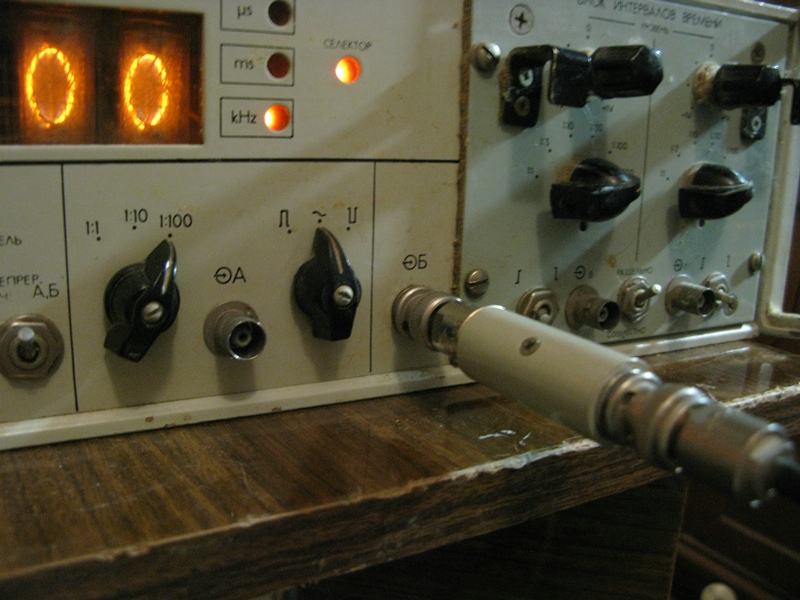

Подключаем кабелем к частотомеру, включаем радиостанцию вначале в обычном режиме, а
затем с зажатой клавишей "LOCK" и видим на экране пресловутые "нули" и "пятерочки":





Так вот зачем всё это нужно, и о чём идёт речь. Дело всё в том, что радиостанции
могут выпускаться для разных стран и в них могут быть предустановлены различные сетки
частот. Существуют два стандарта - европейский и российский. В европейском частоты оканчиваются на цифру 5, в российском на 0.

http://russia-cb.narod.ru/setka.htm

http://www.viva-telecom.ru/SHOP/DOPINFO/FREQ/cb.php

Вот пока так, теперь дело за аккумуляторами. Литий-ионными. Для этого у меня есть такие штучки:



Времени нужно будет ещё чуть больше.
А вы говорите - тонкое жало к паяльнику...  :bw:
