Итак, сегодня я подробно расскажу, как с помощью готового, купленного
за совсем небольшие деньги китайского модуля сделать себе
автоматическое включение света, или охранное устройство, или то и
другое вместе. Ничего нового я не изобретал, модуль универсальный, и
хорошо известен, подробной информации в интернете-вагон, просто
описываю процедуру применительно к караванерским делам.

Модуль называется HC-SR501, можно найти поиском, продаётся практически
везде:



http://3v3.com.ua/product_4416.html
http://www.kosmodrom.com.ua/el.php?name=HC-SR501
https://megashara.biz/p289106737-sr501-piroelektricheskij-infrakrasnyj.html
https://arduino-ua.com/prod193-IK_datchik_dvijeniya_dlya_Arduino
https://radiostore.com.ua/p68090812-datchik-dvizheniya-pir.html
https://www.olx.ua/obyavlenie/datchik-dvizheniya-hc-sr501-IDpiA24.html

Вот так модуль выглядит спереди. Белый колпачок - он не только для защиты
сенсора, вернее, совсем не для этого, а на самом деле это, так называемая линза
Френеля.



Если этот колпачок снять - под ним находится сам чувствительный элемент - инфракрасный датчик. Руками его за стекло лучше не трогать.



А так сзади. Тут уже интереснее.



На плате находится микросхема-контроллер датчика, два регулировочных потенциометра, один регулирует чувствительность датчика, другой - время сигнала на выходе при срабатывании (5-200 секунд). Есть стабилизатор напряжения, позволяющий модулю работать в широком диапазоне питающих напряжений 4.5 В - 20 В, а в дежурном режиме модуль потребляет совсем микроскопический ток (менее 60 мкА). Для защиты от переполюсовки установлен защитный диод. Вверху слева - еще одна важная перемычка-переключатель. Если она установлена, так как на фото, то при обнаружении объекта будет запускаться встроенный таймер, определяющий время присутствия сигнала на выходе. Если в этот период произойдет очередное обнаружение объекта, то этот таймер запускается заново, таким образом, если это устройство, например, управляет светом, то свет будет гореть постоянно, пока хотя бы раз в несколько минут вы двигаетесь. Ну и самое главное, разъём, на который приходит питание и выходит сигнал с датчика.

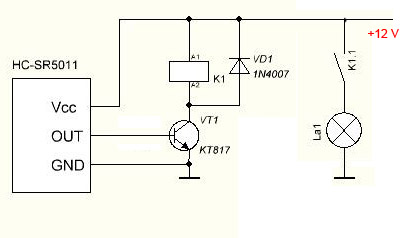

Итак, чтобы модуль смог управлять чем-нибудь, например, включать реле, нужно соорудить простенькую схемку. Если вы этого никогда не делали - как раз
удобный момент попробовать, сложность тут на уровне начинающего радиолюбителя:



Выход модуля обладает низкой нагрузочной способностью, он сигнальный, поэтому для управления реле ставим транзистор в качестве усилителя тока.
Подойдет любой кремниевый N-P-N транзистор с максимальным током коллектора не ниже где-то 100 мА, я поставил первый попавшийся КТ961Б.
Реле лучше не использовать типа автомобильного 40-амперного, это будет только лишний потребляемый катушкой ток, а поставить 12-вольтовое малогабаритное, рассчитанное на ток контактов 3-5 ампер, ток потребления катушки у них обычно составляет 30-50 мА. Почему не стоит токоограничивающий резистор в цепи базы - потому, что он уже есть на выходе модуля на плате. Параллельно реле стоит кремниевый диод, можно использовать любой с максимальным прямым током 100-200 мА и более. Он выполняет важную защитную функцию - защищает транзистор от броска напряжения на катушке реле при выключении.

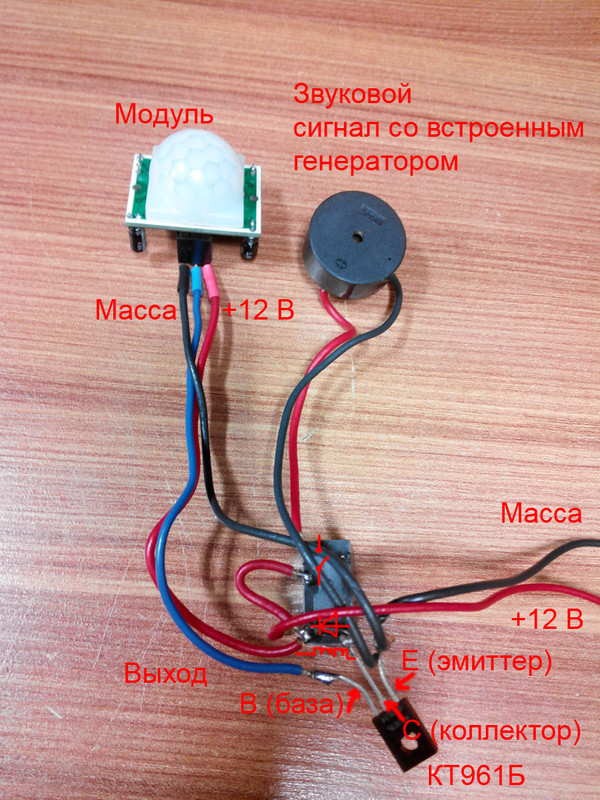

Соберём на столе макетик. Вместо лампочки у меня стоит "пищалка" - пьезоэлектрический звуковой излучатель со встроенным генератором на 12 вольт.
Вместо пищалки можно подключать любую нагрузку, на которые рассчитаны контакты реле.



Ну вот, собственно и всё. Это всё можно запихнуть в корпус какой-нибудь старой мыльницы, закрепить клеем или винтиками, такой вариант тоже имеет право на жизнь. Но если так сделаю я, то все посмотрят и скажут - "от маладец, так и быть, записываем тебя в наш кружок "очумелые ручки"  :ag:.

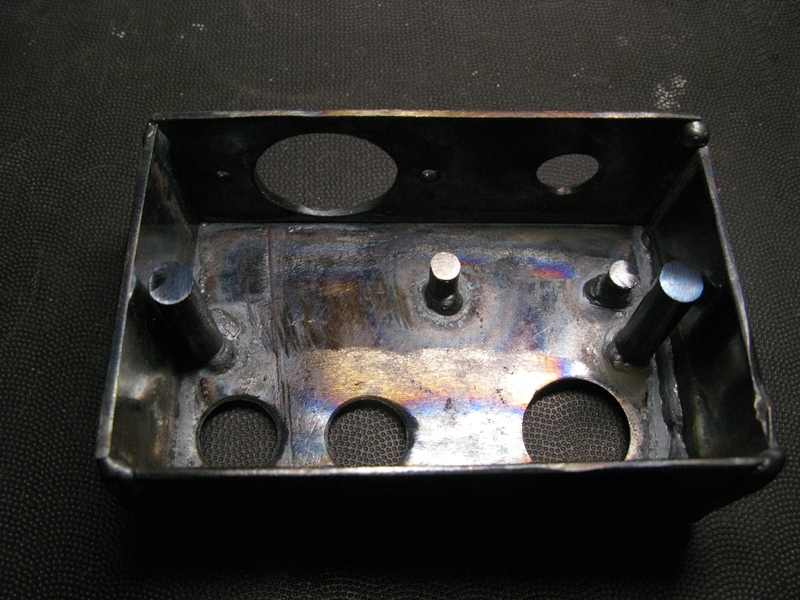

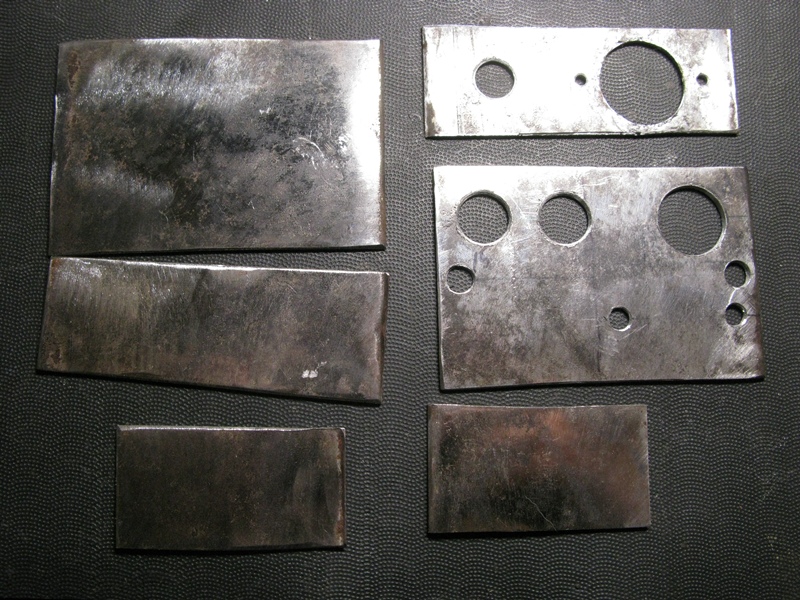

Поэтому, будем делать как обычно, правда в стиле "стим-панк" не получится  :ag:, а получится строгий функционал:

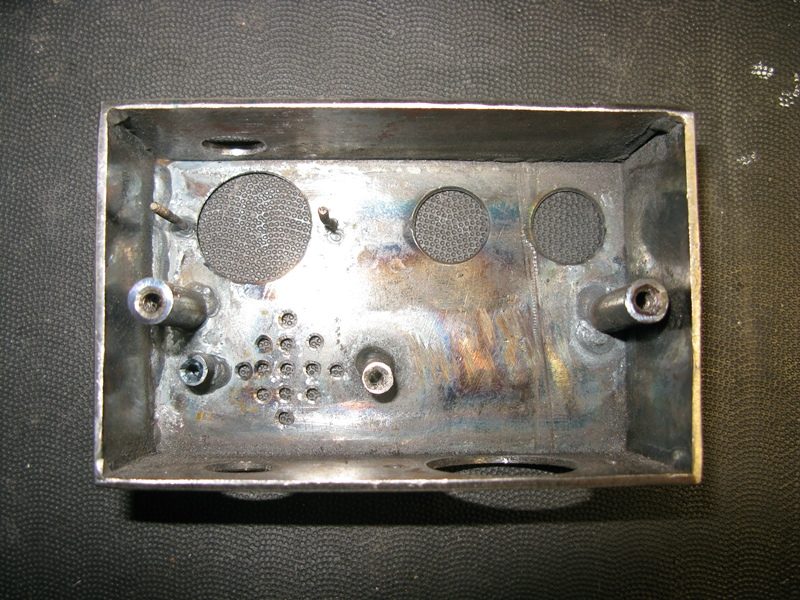

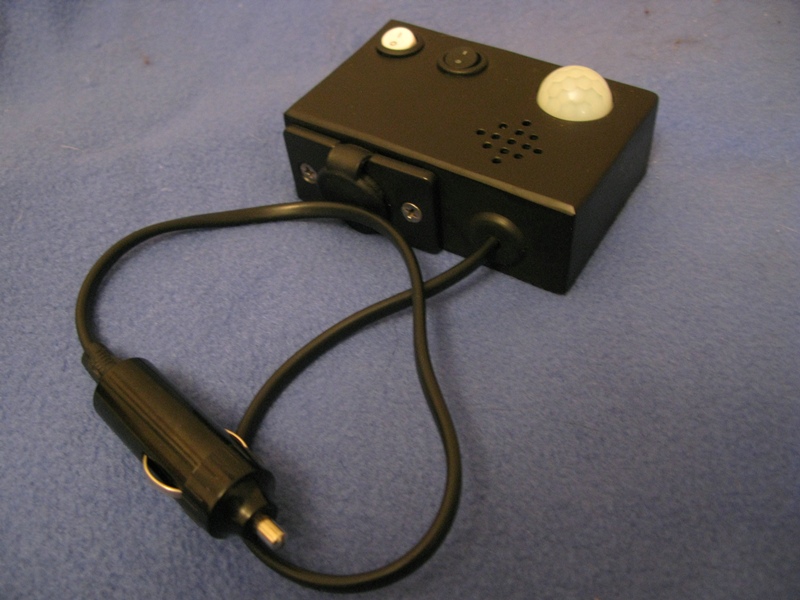

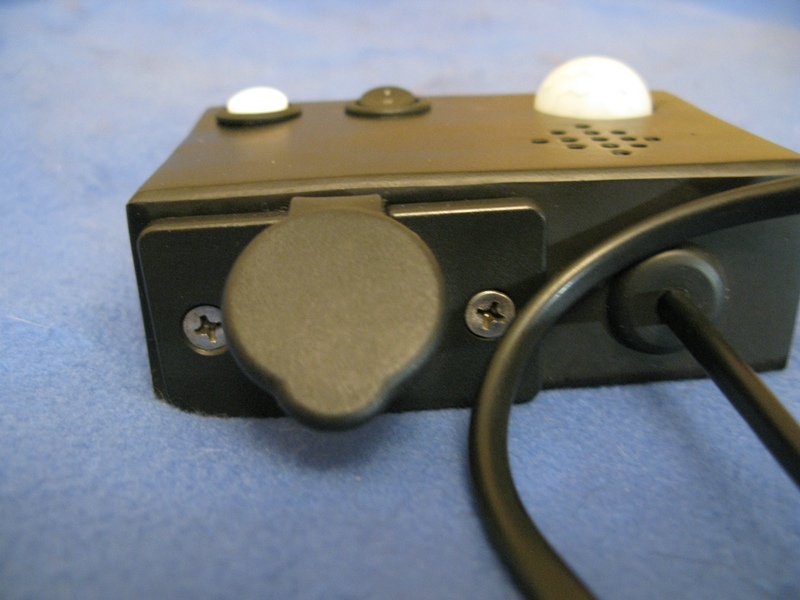

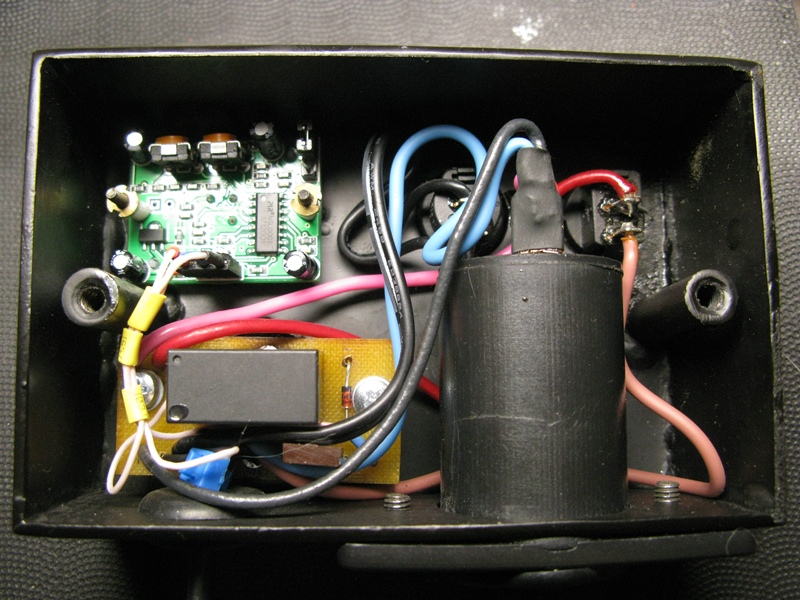

Вилку подключаем в удлинителю, вешаем в веранде "Скифа" или предпалатке или шатре, а в гнездо подключаем фонарь-переноску.
Будет это одновременно и управление светом, и охранное устройство. Белый выключатель - общее питание, чёрный отключает пищалку. Крючок ещё нужно приделать сзади, чтобы вешать.

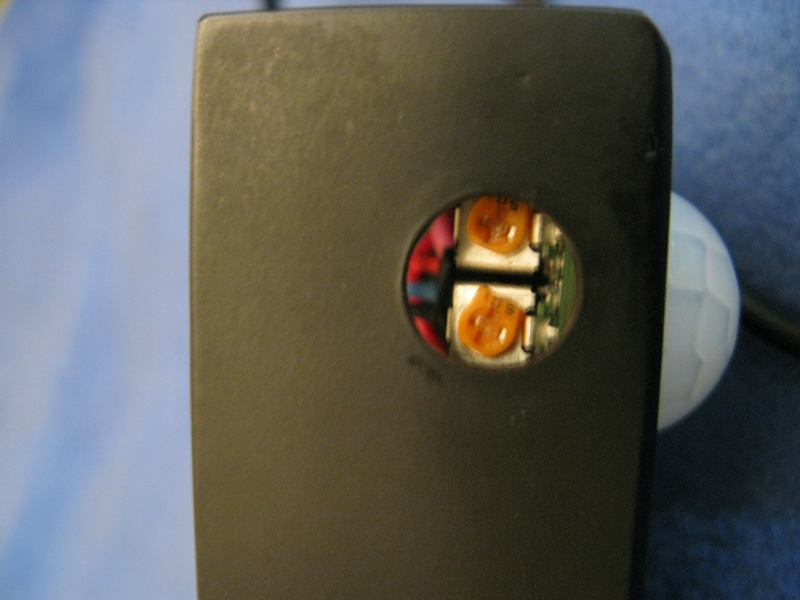

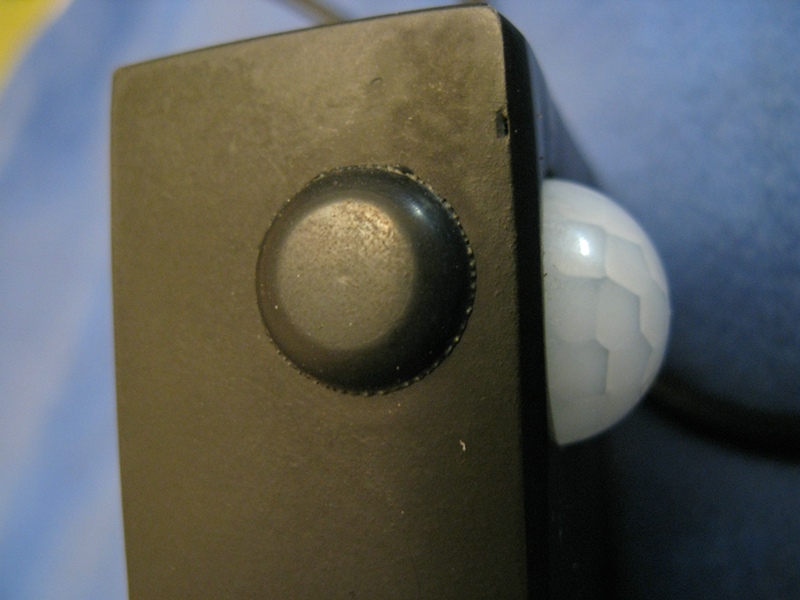

А можно сделать принудительное включение света, как будет - я ещё до конца не решил. Регулируем чувствительность и время удержания.
Сам модуль довольно неплохой, в помещении размером с обычную комнату его не обдуришь, при этом, он совершенно не реагирует, например на открываемую дверь,
а только на движение тела, и, я надеюсь, на колебания от ветра стен шатра он реагировать тоже не будет. Один нюанс - после подачи питания схема на протяжении около минуты "настраивается", входит в режим, а затем уже начинает срабатывать на движение.

Если кто устал читать и кому нудно - после выходных будет готов фильм ужасов по теме, будет весело  :ag:.
